三相电源防雷模块(10/350)
发布者: 防雷管理员   发布日期:2012-09-27


一、产品用途
    Iimp(10/350)
间隙式防雷模块,具有高雷电通流能力,适用于电源系统第一级防雷保护。该产品广泛用于移动通信基站、微波通信局/站、电信机房、工业厂矿、民航、金融、证券等电源系统,如各种配电站、配电房、配电柜、交直流配电屏、开关箱以及其它各种重要且易遭受雷击的设备。

二、产品特点
&S226;选用优质压敏电阻【Iimp10/350)间隙式防雷模块选用Iimp10/350)间隙式防雷片】,性能稳定可靠。
&S226;高雷电通流能力,ns级响应速度。
&S226;内置过热断路装置。
&S226;失效检测指示。
&S226;遥信报警接口。
&S226;35mm 导轨安装,标准模块化设计。
&S226;节能、环保,安装简单、方便,无须特殊维护。

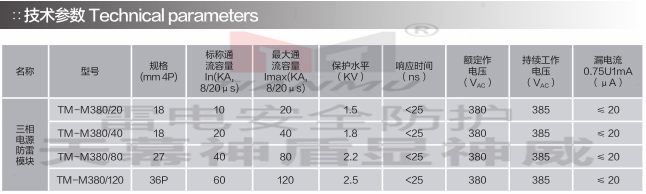

三、技术参数


四、安装注意事项
1
.安装前必须切断电源,严禁带电操作。
2
.建议在防雷模块前端串联熔断器或自动断路器。
3
.安装时请根据安装示意图所示连接,其中L1L2L3为相线,N为零线, PE为地线,切勿错接。安装完成后,合上自动断路器(熔断器)开关,检查工作状态是否正常。
4
.安装完毕后将模块插到位,检查防雷模块是否正常工作。
5
.防雷模块在使用期间,应定期检测并查看故障显示窗口状态,当故障显示窗呈红色或遥信端子输出报警信号时,表示防雷模块发生故障,应及时维修或更换。
6
.并联式电源防雷模块应并联安装,也可以采用双接线方式连接,一般情况下,只需连接两个接线柱中的任意一个即可(也可采用凯文接线方式)。连接线要求牢固可靠,且要求短、粗、直。
